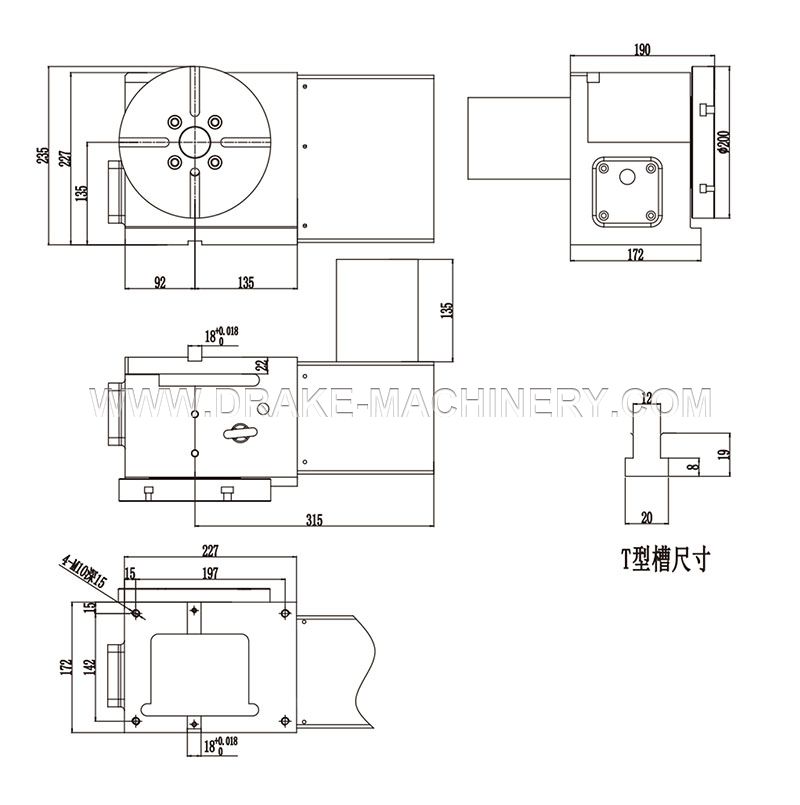

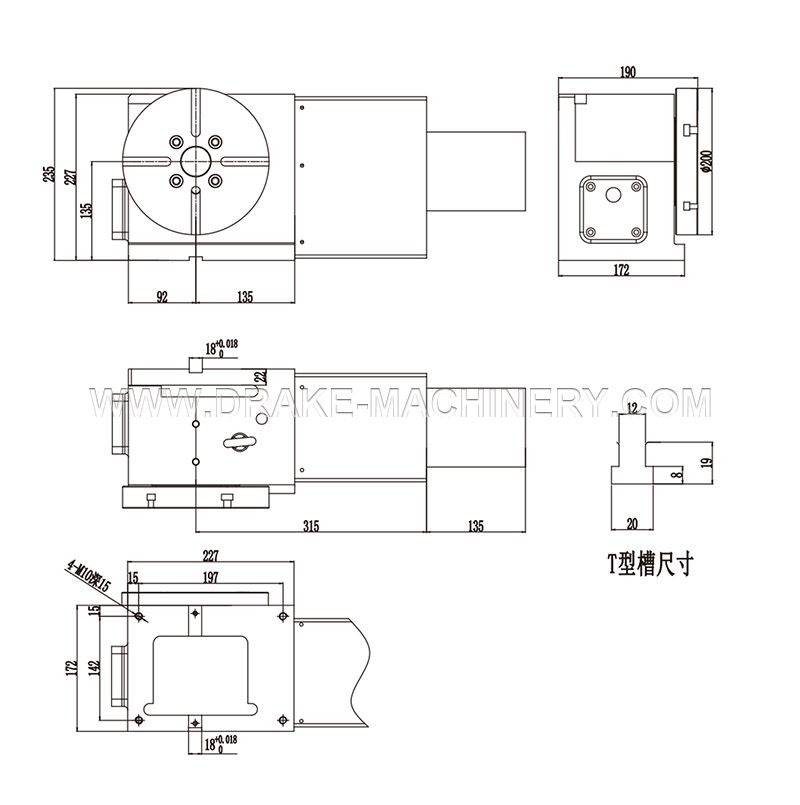

Tamaño del producto
Parametros del producto
| Especificaciones y parámetros técnicos. | |||
| Modelo | WGQD-200A/2000N | ||
| Especificación | |||
| Diámetro de la mesa giratoria | ∅200mm | ||
| Altura de la mesa (posición horizontal) | 190 mm | ||
| Altura central (posición vertical) | 135mm | ||
| Altura total | 235 mm | ||
| A través de la apertura | ∅30mm | ||
| Diámetro del agujero central | ∅40mm | ||
| Ancho de la ranura en T de la mesa | 12mm | ||
| Ancho del bloque de posicionamiento de referencia | 12mm | ||
| Número de dientes del engranaje helicoidal | 60 | ||
| Servomotor (primeras marcas según necesidades del cliente) | FANUC | MITSUBISHI | |
| βiS4 | un iF2 | HF 54 | |
| Relación de reducción total | 1/60 | ||
| Unidad de configuración mínima | 0,001° | ||
| Número máximo de revoluciones | 33,3 rpm (3000 rpm) | ||
| Presión de aire del dispositivo de bloqueo | 5pa/m3 | ||
| Par de apriete | 10kg-m | ||
| Precisión de indexación | 15" | ||
| Repetibilidad | 4" | ||
| Carga de trabajo permitida | uso horizontal | 150 kilos | |
| uso vertical | 75 kilos | ||
| Utilice el contrapunto | 150 kilos | ||
| Una inercia de trabajo permitida. | 16,3 kg-cm-seg2 | ||
| Par de corte permitido | 80kg-m | ||
| Diámetro de trabajo permitido | ∅200mm | ||
| Peso (sin motor) | 60kg | ||
-
