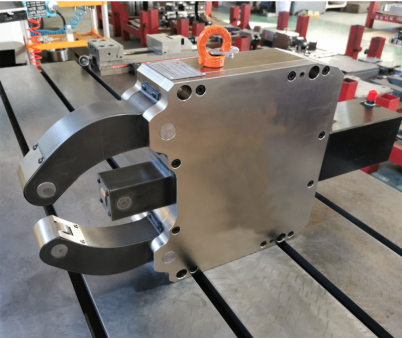

Apoyo central hidráulico HY280A

Pregunte ahora Próximo

Detalles de producto

Los apoyos centrales tradicionales suelen apoyarse en dos o tres puntos.

Cada varilla de apoyo se ajusta manualmente para lograr la concentricidad con el husillo.

La precisión del ajuste suele depender de la sensibilidad del operario.

Por lo tanto, este método presenta baja precisión y eficiencia, y no cumple con los requisitos de alta precisión de las máquinas herramienta CNC.

Por ello, surgió el apoyo central autocentrante hidráulico.

La estructura del bastidor central autocentrante hidráulico incluye una carcasa, cuyos extremos delanteros están conectados giratoriamente a los brazos de sujeción.

La carcasa también incluye una varilla de empuje de leva con movimiento lineal alternativo, cuyos extremos delanteros están conectados giratoriamente a la placa de retorno.

La placa de retorno cuenta con una ranura deslizante y un pasador correspondiente a la ranura deslizante en el extremo trasero del brazo de sujeción.

El pasador está instalado en la ranura deslizante. Además, el brazo de sujeción cuenta con un cojinete de soporte en su extremo delantero.

La varilla de empuje de leva también cuenta con un cojinete deslizante giratorio en su extremo trasero.

La varilla de empuje de leva cuenta con una superficie curva correspondiente al cojinete deslizante.

En el extremo trasero de la carcasa se encuentra un cilindro de accionamiento hidráulico.

Este cilindro incluye un cuerpo y un vástago de pistón hidráulico, ubicado en este último, para accionar la varilla de empuje de la leva.

El vástago de pistón hidráulico está conectado al extremo trasero de la varilla de empuje de la leva.

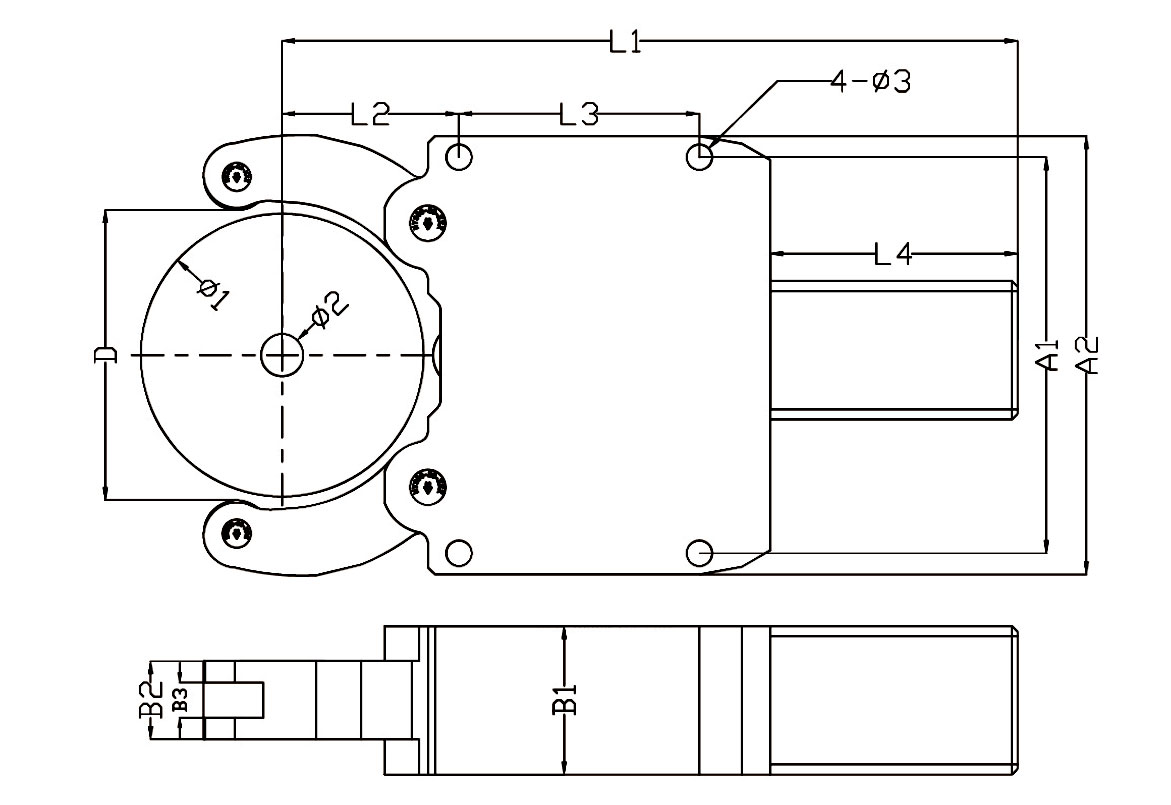

Tamaño del producto

Apoyo central hidráulico HY280A

Parametros del producto

HY-A series center stand specifications, dimensions and technical performance parameters
Model	HY65A	HY100A	HY150A	HY200A	HY260A	HY280A	HY310A	HY350A	HY420A	HY520A
Clamping diameter range	φ5-φ65	φ10-φ100	φ20-φ155	φ30-φ200	φ35-φ260	φ40-φ280	φ50-φ310	φ70-φ350	φ115-φ420	φ150-φ520
L1(mm)	231	314	441	520	665	670	743	798	908	948
L2(mm)	54	68	104	125	157	161	177	229	258	278
L3(mm)	53	100	150	170	230	230	270	240	265	315
L4(mm)	94	110	148	175	208	208	228	235	260	290
A1(mm)	134	170	240	280	360	360	400	461	440/475	560/680
A2(mm)	150	188	265	310	392	392	442	449	510	750
B1(mm)	65	80	95	105	110	110	125	125	135	155
B2(mm)	32	40	45	55	60	60	75	75	75	95
B3(mm)	15	19	20	25	25	25	29	29	29	32
φ1(mm)	65	100	155	200	260	280	310	350	420	520
φ2(mm)	5	10	20	30	35	40	50	70	115	150
φ3(mm)	12	18	18	18	22	22	22	22	22	22
D(mm)	67	102	156	205	268	280	311	355	421	520
Working Pressure (MPa)	0.5-2.5	0.5-2.5	0.5-2.5	0.5-2.5	0.5-3	0.5-3	0.5-3.5	0.5-3.5	0.5-5	0.5-5
Working Range Centering Accuracy	0.02	0.05	0.04	0.05	0.05	0.06	0.06	0.06	0.07	0.08
Repeat	0.01	0.01	0.01	0.1	0.01	0.01	0.01	0.01	0.02	0.02
Net Weight (kg)	7	20	46	69	106	106	158	186	216	328
