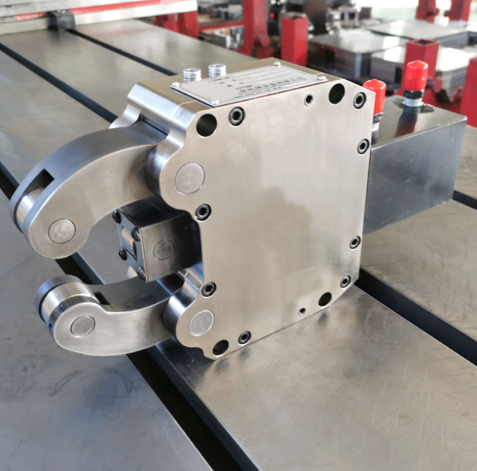

Apoyo central hidráulico HY100A

El apoyo central HY100A incluye un dispositivo de sujeción para sujetar el soporte de la pieza de trabajo, similar a un eje, que se va a mecanizar.

Puede moverse alternativamente a lo largo de los rieles guía de la máquina herramienta con respecto a la carcasa del husillo a través de un orificio de montaje.

El dispositivo se monta en el eje de soporte, encajando en el orificio de montaje y coaxialmente con el husillo de la máquina.

Un extremo del eje de soporte está conectado al dispositivo de sujeción, lo que le permite girar sobre su propio eje.

Se coloca independientemente del diámetro exterior acabado, lo que evita dañar la superficie de la pieza.

Presenta una excelente rigidez al mecanizar roscas de paso alto en el lado derecho, minimizando los errores de redondez en el área mecanizada.

En la fabricación mecánica, el mecanizado de piezas de ejes esbeltos suele implicar el mecanizado del diámetro exterior, el orificio interior, los perfiles de los extremos y las roscas.

El torneado exterior tradicional suele utilizar un sistema de sujeción y soporte.

Para aumentar la rigidez de la pieza, se suele utilizar una luneta para sujetar el centro de la misma.

Al mecanizar perfiles de los extremos, orificios interiores y roscas interiores, se suele utilizar un sistema de sujeción con un extremo sujeto y el otro soportado por una luneta.

Como fabricante, también ofrecemos servicios de modificación de lunetas para máquinas herramienta, garantizando su satisfacción.
