Mandril neumático de precisión JAW. Mandril neumático de cuatro ejes.

Pregunte ahora Próximo

Detalles de producto

Características del producto:

● La estructura del acero para el procesamiento de acero calefactor está dividida, los rodamientos no presentan sobrecarga, alta velocidad, larga vida útil y bajo aumento de temperatura.

● Alimentación bidireccional, apertura forzada de la abrazadera del tubo, sin atascos. Al interrumpirse el suministro de gas, la abrazadera se autobloquea.

● Bridas directas conectadas al eje principal, lo que facilita y agiliza la instalación. La válvula de gas combinada de tres puntos se puede conectar al sistema de control de la máquina herramienta.

● Reemplazo rápido de la abrazadera del tubo para facilitar la sustitución del producto.

● Precisión del cuerpo JAB-W20/25: precisión de sujeción de la abrazadera ajustable de 0,005 mm.

● JAW-25: precisión del cuerpo de 0,005 mm.

Aplicación del producto:

● Torno NC, torno, rectificado, división, 4/5 ejes

● Corte, rectificado y procesamiento de piezas de precisión y herramientas de precisión.

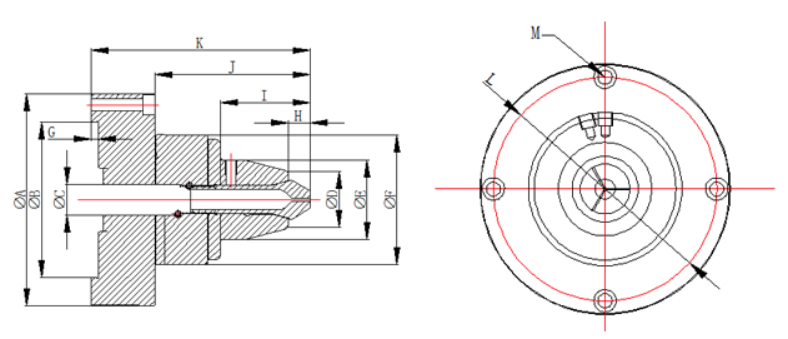

Tamaño del producto

Parametros del producto

Product Model	Product Parameters
Product Model	A	B	C	D	E	F	G	H	I	J	K
JAB-W20	150	110	22	40	56	92	5	16	64	110	155
JAB-W25	170	130	25	40	56	92	5	25	84	131	176
JAW-25	109	70	25	40	47	86	5.5	20	45	92	132

Product Model	Product Parameters
	L	M	Maximum speed	Piston stroke	Clamping stroke	Maximum torque	Drive method	Clamping range	Using bobbins	Weight kg	Use pressure
	L	M	Maximum speed	mm	mm	N.m	Drive method	Clamping range	Using bobbins	Weight kg	Use pressure
JAB-W20	134	4-M8	4000	2	0.5	12N.m	Air pressure	∮3-14	W20	5.5	3-8kg/cm2
JAB-W25	154	4-M8	4000	2	0.5	15N.m	Air pressure	∮5-19	W25	6.5	3-8kg/cm2
JAW-25	98	8-M5	4000	3	0.5	15N.m	Air pressure	∮5-19	W25	6.5	3-8kg/cm2
