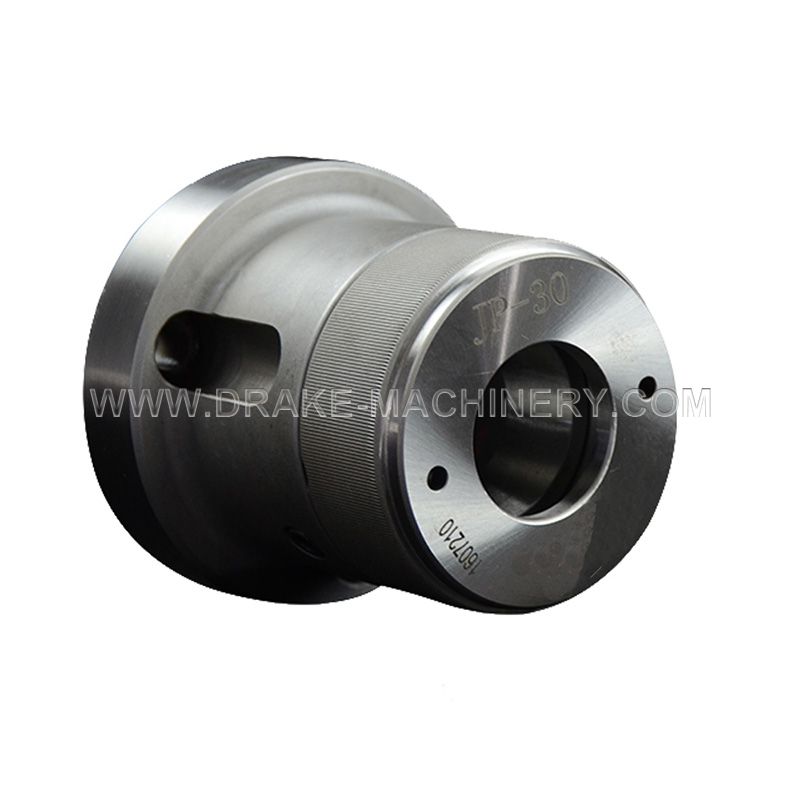

Detalles de producto
Características del producto:
Todo el diseño de acero.
Adaptarse a la punta del husillo estándar.
Es conveniente instalar la pinza y mover el cilindro giratorio trasero.
Fácil de instalar, mayor precisión y operación más sencilla.
La pinza de presión no se desplaza, lo que garantiza el tamaño del cilindro de la pieza de trabajo.

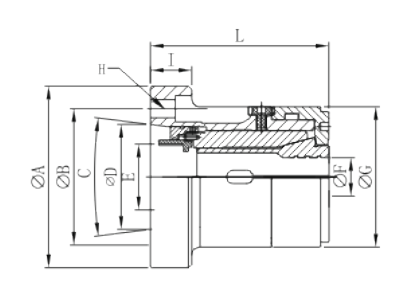

Tamaño del producto
Parametros del producto
Modelo/Especificación. | JP30 | JP42 | JP60 | JP80 | |||
Formulario de instalación | A4 | tipo recto | A5 | tipo recto | A6 | tipo recto | A8 |
A | 110 | 120 | 155 | 155 | 170 | 185 | 220 |
B | 82.6 | 82.6 | 104.8 | 104.8 | 133.4 | 133.4 | 171.4 |
C | 14.25 | 0 | 14.25 | 0 | 14.25 | 0 | 14.25 |
D | 63.513 | 110 | 82.563 | 140 | 106.375 | 170 | 139.7 |
mi | M40*2 | M40*2 | M55*1,5 | M55*1,5 | M75*2 | M75*2 | M114.2 |
F(máx.) | 30 | 30 | 42 | 42 | 60 | 60 | 80 |
GRAMO | 85 | 85 | 100 | 100 | 130 | 130 | 176.4 |
h | 3-M10 | 3-M10 | 4-M10 | 3-M10 | 4-M12 | 4-M12 | 4-M16 |
I | 25 | 23 | 28 | 23 | 27 | 27 | 35 |
l | 108 | 100 | 127 | 120.8 | 154 | 154 | 156 |
Pinza a juego | 163E | 163E | 173E | 173E | 185E | 185E | 193E |
Velocidad máxima (rpm/min) | 7000 | 7000 | 6000 | 6000 | 5000 | 5000 | 4000 |
★Los datos del producto anteriores son solo de referencia, se pueden cambiar según las necesidades de la pieza de trabajo y se pueden personalizar según la pieza de trabajo y los requisitos de procesamiento. |
★ Mejora continua del producto, por favor contáctenos si hay algún cambio en este parámetro del catálogo. ¡Sujeto a parámetros de confirmación finales! |
