Mandril de pinza pasiva de tipo tracción hacia atrás con pinza flexible JB-NGT

Pregunte ahora Próximo

Detalles de producto

● Tipo de tracción trasera, compatible con CHC: clip de cilindro NGT-60T/105T

● Precisión de giro ≤ 0,003 mm

● Precisión de repetición del clip ≤ 0,02 mm

● Velocidad máxima de uso: 6000 rpm

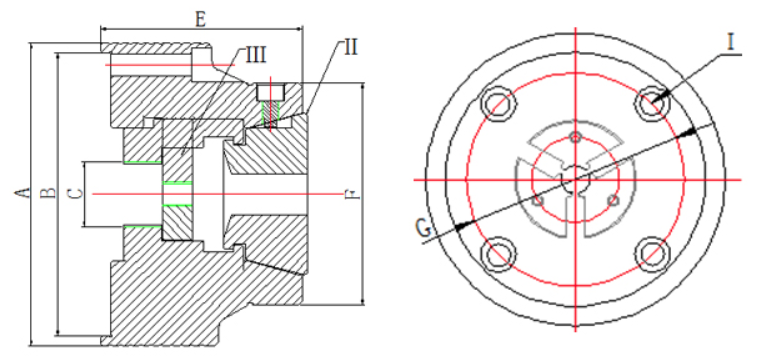

Tamaño del producto

Parametros del producto

Product Model	Product Parameters
	Connection mode	A	B	C	E	F	G	I	Ⅱ	Ⅲ
									(Flexible bobbin clamp)
JB-NGT32	Straight Port	φ150	φ140	M32*1.5	100	φ110	φ104.8	4-M10	NGT-60T	Locating block
	A2-5	φ150	φ82.563	M32*1.5	115	φ110		Countersunk head
JB-NGT72	Straight Port	φ180	φ170	M32*1.5	108.5	φ130	φ133.4	4-M12	NGT-105T	Locating block
	A2-6	φ180	φ106.375	M32*1.5	123.5	φ130		Countersunk head

■ Los datos de los productos mencionados son solo de referencia. Pueden modificarse según las necesidades de la pieza. Se pueden adquirir productos no estándar según la pieza y las necesidades de procesamiento.

■ El producto se mejora continuamente. Si hay algún cambio en los parámetros de este catálogo, consulte con nuestra empresa. Los parámetros finales están sujetos a cambios.
