Portahusillos para amoladora de herramientas JAT

Características del producto:

● Diseño de abrazadera de bobina de resorte de alta precisión Shackleberry

● Abrazadera de bobina simple. La precisión de la base de la abrazadera es de 0,005 mm y la precisión de la sujeción repetida de la pieza es ≤ 0,01 mm.

● Presión máxima de trabajo: 6 kg/cm². Velocidad máxima: ≤ 500 rpm/min.

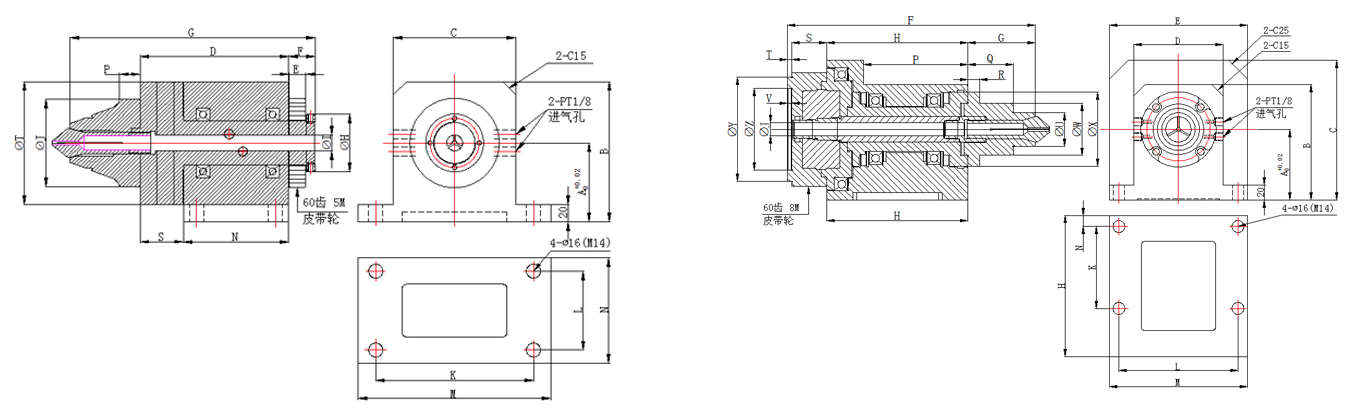

● El montaje del asiento de la abrazadera se muestra en la figura. Puede instalarse horizontalmente, a ≤ 45° o 90° según sea necesario.

● Área del pistón: 68 x 2 cm². El pistón se mueve hacia adentro y sujeta la pieza. La carrera del pistón es de 5 mm y la de sujeción es de 1 mm.

● El punto de referencia concéntrico en la posición "0" garantiza la concentricidad. ● El diseño del mecanismo compuesto impermeable garantiza un rendimiento a prueba de agua.

● Se pueden utilizar diferentes métodos de sujeción según la pieza de trabajo y el proceso.

Aplicación del producto:

● Se utiliza principalmente en la industria del rectificado de herramientas y el procesamiento de ejes de alta precisión.
