Soporte de sujeción para husillo de rectificadora de herramientas JAT-P

Características del producto:

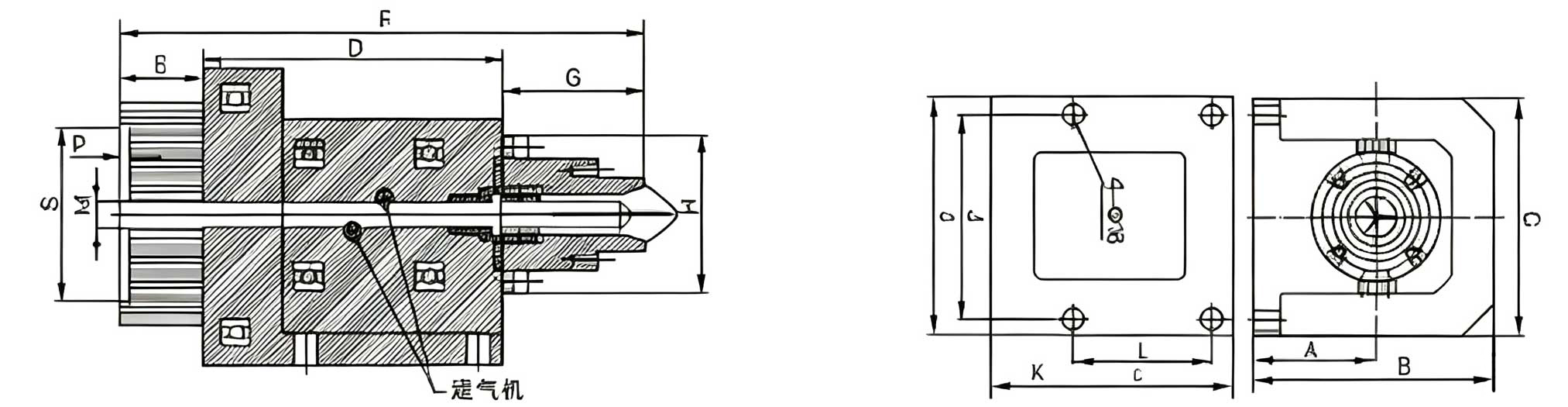

1.Adopta el diseño de collarín con resorte de alta precisión Schoberlin. Consulte el dibujo para ver el conjunto de la base del portabrocas; El montaje horizontal a ≤45° o 90° se puede personalizar según sea necesario.

2.Estructura de sujeción de pinza única. Precisión del cuerpo base: 0,005 mm; Precisión de sujeción repetida de la pieza de trabajo ≤ 0,005 mm.

3.Presión máxima de funcionamiento: 6 kg/cm²; velocidad máxima de rotación ≤ 2000 rpm/min.

4.Área del pistón: 49 cm², tipo de sujeción con tracción hacia atrás; carrera del pistón: 3 mm, carrera de sujeción ±0,1 mm.5.El diseño del mecanismo impermeable compuesto garantiza un rendimiento impermeable confiable. Se pueden personalizar varios modos de sujeción según las piezas de trabajo y los requisitos de mecanizado.

Aplicación del producto:

Se utiliza principalmente para herramientas de precisión, industria de rectificado de herramientas y mecanizado de ejes de alta precisión.

Características del producto JAT–SW25(D–S):

1.Adopta el diseño de collarín con resorte de alta precisión Schoberlin. Presión máxima de funcionamiento: 6 kg/cm², velocidad máxima de rotación ≤ 1000 rpm/min.

2.Estructura de sujeción de pinza única. Precisión del cuerpo base: 0,005 mm; Precisión de sujeción repetida de la pieza de trabajo ≤ 0,01 mm.

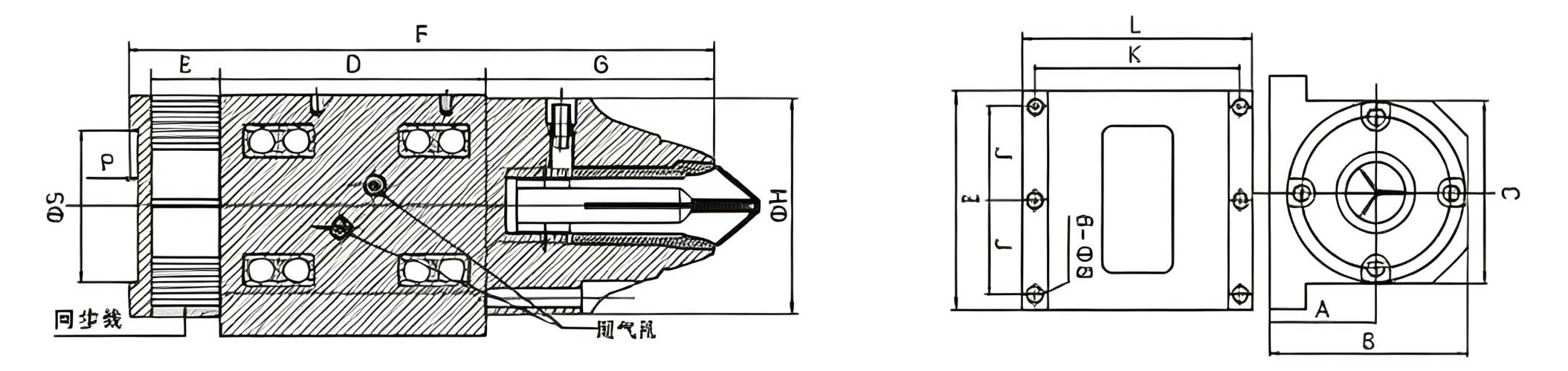

3.Consulte el dibujo para ver el conjunto de la base del portabrocas; El montaje horizontal a ≤45° o 90° se puede personalizar según sea necesario.

4.Área del pistón: 136 cm². La pieza de trabajo queda sujeta cuando el pistón se mueve hacia adentro. Carrera del pistón: 3 mm, carrera de sujeción ±0,1 mm.

5. El mecanismo impermeable compuesto garantiza un rendimiento impermeable confiable. Se pueden personalizar varios modos de sujeción según las piezas de trabajo y los requisitos de mecanizado.

Aplicación del producto:

Se aplica principalmente a herramientas de precisión, industria de rectificado de herramientas y mecanizado de ejes de alta precisión.
