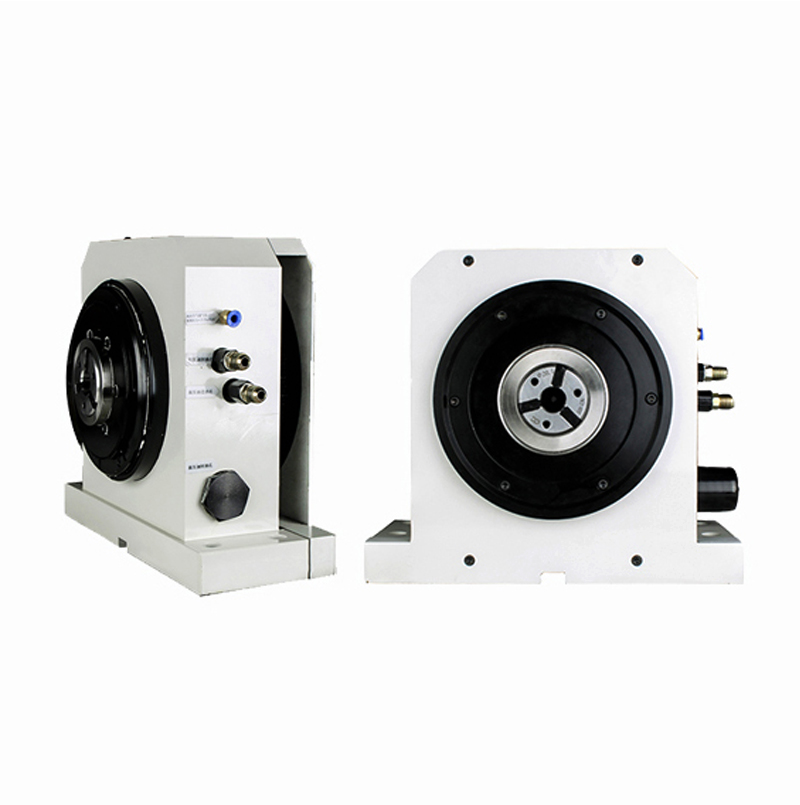

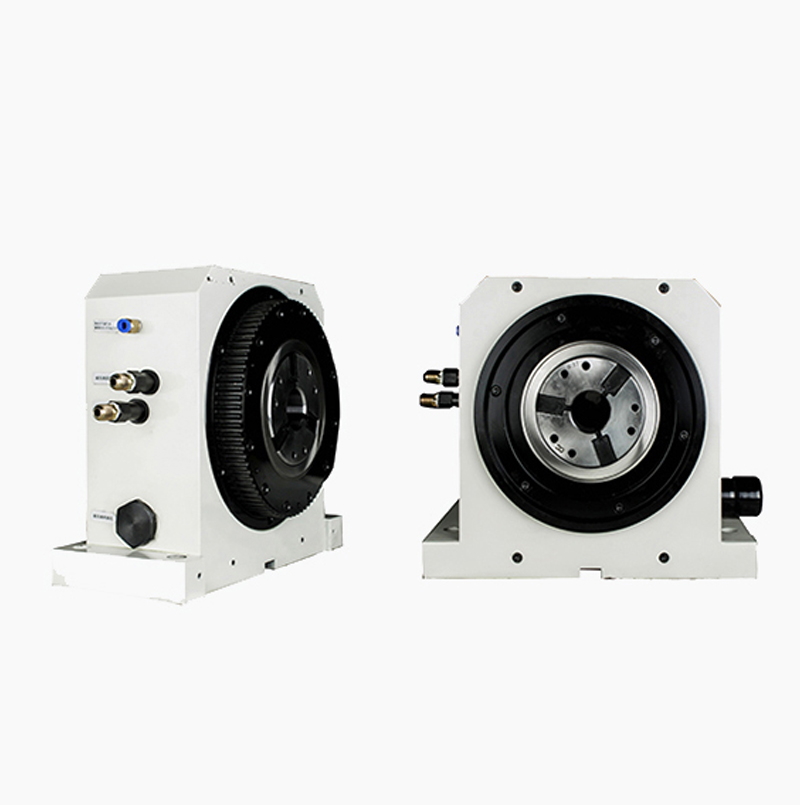

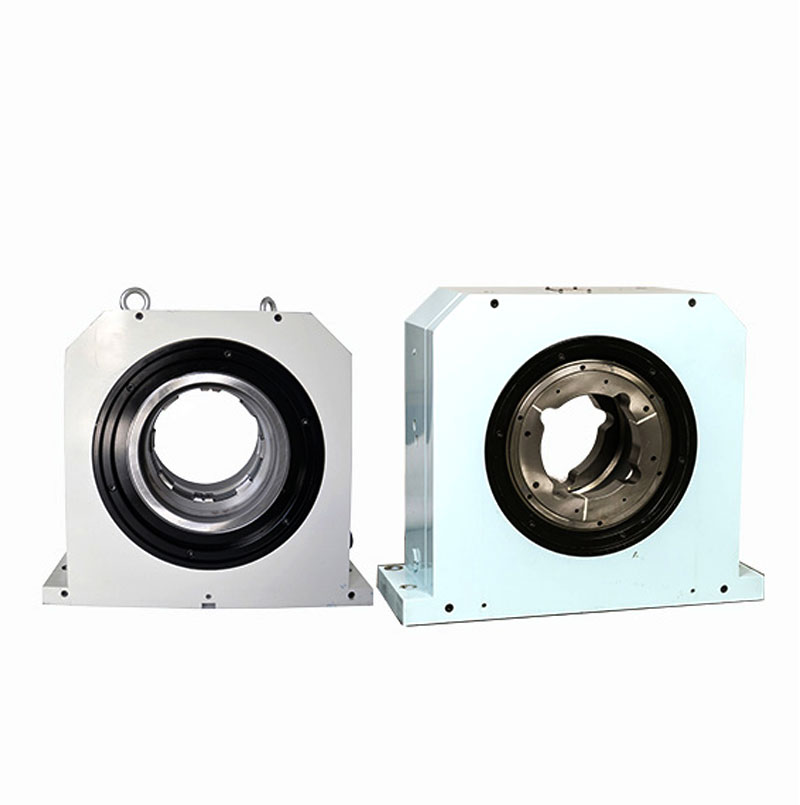

Portahusillo bidireccional de diafragma de ultraprecisión JAN - Portahusillo de torno de doble cabezal

Características del producto:

● Diseño de mandril de doble diafragma con presión de aire.

● Abrazadera de bobina de doble diafragma. La precisión de la base de la abrazadera es de 0,005 mm y la precisión de sujeción repetida de la pieza es ≤ 0,01 mm.

● Presión máxima de trabajo: 6 kg/cm². Velocidad máxima: ≤ 3000 rpm/min.

● El montaje del asiento de la abrazadera se muestra en la figura. Puede diseñarse horizontalmente según sea necesario, con una instalación de ≤ 45° y 90°.

● Superficie del pistón: 85-140 cm². El pistón se mueve hacia adentro y sujeta la pieza. La carrera del pistón es de 3 mm y la de sujeción de 0,3 mm.

● El punto de referencia concéntrico en la posición "0" garantiza la concentricidad. ● El diseño del mecanismo compuesto impermeable garantiza un rendimiento a prueba de agua.

● Se pueden utilizar diferentes métodos de sujeción según la pieza de trabajo y el proceso.

Aplicación del producto:

● Se utiliza ampliamente como herramienta especial para el procesamiento de ejes y tubos de precisión, como máquinas especiales para corte rotatorio en ambos extremos, husillos de precisión, casquillos de ejes, ejes de impresoras y fotocopiadoras, etc.
