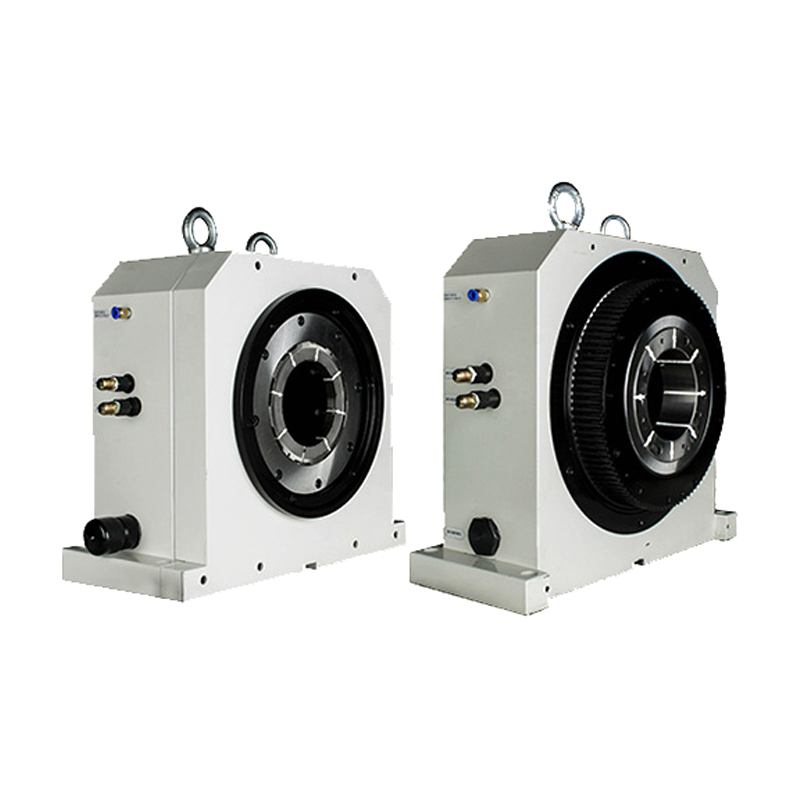

Abrazadera de eje principal bidireccional de gran tamaño JHP-160/180/200/220/260. Abrazadera de eje principal de doble cabezal.

Pregunte ahora Próximo

Detalles de producto

Características del producto:

● El clip de doble tubo sujeta el tubo con una precisión de 0,005 mm y una precisión de repetición de ≤0,05 mm.

● La presión máxima de uso es de 20 kg/cm² y la velocidad máxima es de ≤1000 rpm/min.

● El clip se puede instalar según los requisitos de diseño, con una inclinación de ≤45° y 90°.

● Área del pistón: 190-245 cm². Movimiento del pistón hacia la izquierda, sujetando la pieza. Trayectoria del pistón: 10 mm.

● Conexión a "0" para garantizar la concentricidad. ● El diseño del mecanismo de impermeabilización compuesto garantiza un rendimiento a prueba de agua.

● Se pueden utilizar diferentes métodos de sujeción según la pieza y el proceso.

Aplicación del producto:

● Los planos especiales de hilado de dos extremos, ejes de núcleo, manguitos de eje, carcasas de motor, estatores, ejes traseros de automóviles, tambores impresos, cigüeñales, etc., se utilizan ampliamente en industrias manufactureras que involucran aplicaciones de ejes, como la automotriz y la electromecánica. Se utilizan herramientas especiales para el procesamiento.

● La columna de parámetros "M" compara la pieza de trabajo de dos cabezales con el tamaño de ambos lados de la sujeción de doble cabezal. Admite alimentación automática.

Tamaño del producto

Ninguno

Parametros del producto

Product Model	Product Parameters
	A	B	C	D	E	F	G	H	I	K	J	Number of pulley teeth
JHP-160(250)	230	440	420	157	45	241.3	18.5	376	460	500	140	126 gear-8M
JHP-180(250)	260	490	455	180	50	270.8	20	416	505	555	120	132 gear-8M
JHP-200(250)	260	490	455	180	50	270.8	20	416	505	555	120	140 gear-8M
JHP-220(255)	290	550	555	206	50	279.3	2.5	422	600	650	160	145 gear-8M
JHP-260(285)	350	650	620	235	50	305.8	0	0	670	720	180	170 gear-8M

Product Model	Product Parameters
	L	N	P	Q	R	S	T	V	M (Clamping length)	Extension sleeve Clamping length	Maximum through hole	Adapter cartridge clip
JHP-160(250)	178.5	210	265	5.8	243	45	10.5	16	220	370	160	ER-160/C-160
JHP-180(250)	180	236	400	4.8	249.4	40	11.5	21	250	400	180	ER-180/C-180
JHP-200(250)	180	253	400	4.8	249.4	40	11.5	21	250	400	200	ER-200/C-200
JHP-220(255)	206	273	325	9.8	275.5	45	10	21	255	400	220	ER-220/C-220
JHP-260(285)	235	330	374	7.3	304.4	50	11	21	285	400	260	ER-260/C-260
★ Those exceeding the above specifications can be customized, with the maximum diameter of 300mm

■ Los datos del producto anteriores son solo de referencia y pueden modificarse según las necesidades de la pieza. Diversos productos no estándar se pueden personalizar según las necesidades de la pieza y el procesamiento.

■ Mejora continua de los productos. Consulte con nuestra empresa si hay algún cambio en los parámetros de este catálogo. Los parámetros confirmados prevalecerán.

■ Longitud de sujeción: se refiere a la distancia entre los dos extremos del punto de sujeción.
