Torreta de potencia servo radial serie R

Pregunte ahora Próximo

Detalles de producto

1. Tomando como plataforma la torreta servo de la serie SL T, se añade un módulo de alimentación externo para conformar la servoherramienta radial de la serie SL TR, con un diseño razonablemente compacto.

2. Acoplamiento triple Hirth de alta precisión y dispositivos de sujeción hidráulicos para aflojamiento, alta precisión de indexado y sujeción fiable.

3. Un servomotor de husillo independiente, con un control sencillo, proporciona la fuerza de accionamiento de la herramienta. La interfaz modular se adapta a diversos motores de husillo, con una potencia máxima de hasta 11 kW.

4. El portaherramientas accionado por BMT se puede fijar en cualquier posición de la torreta y solo se puede operar en la posición de trabajo. El portaherramientas está diseñado según los estándares del fabricante DOOSAN, y la interfaz de acoplamiento, según la norma DIN1809.

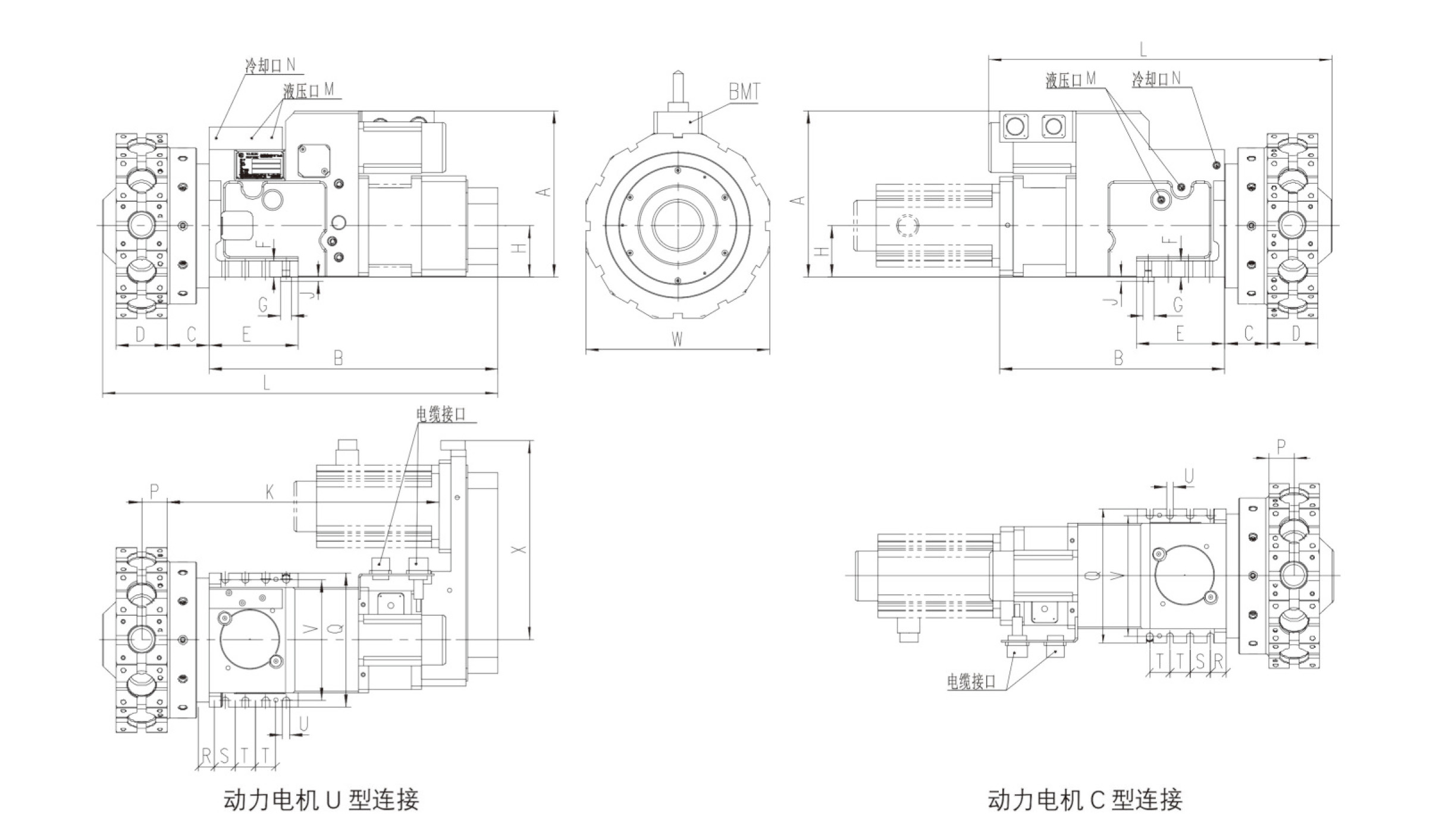

Tamaño del producto

Torreta de potencia servo radial serie R

Parametros del producto

MAIN SPECIFICATIONS

ltem	unit	Model
ltem	unit	R63A	R80A	R100A	R125A
Center height	mm	63	80	100	125
workstation		8；12	8；12	12	12
power tool speed	rpm	6000	5000	4000	3500
rotating time（including locking)	sec.	0.23	0.35	0.42	0.84
total indexing time for 180（including locking）	sec.	0.55	0.76	0.83	1.56
clamping force	kg	1700	2600	3500	5200
hydraulic working pressure	mpa	3.5±0.5
flow rate	L/min	18	20	25	30
inertia of transportable masses	kg.m²	0.5	1.5	4	7
unbalancing torque	N.m	10	15	40	60
indexing accuracy		±4"
accuracy of repeatability		±1.6"
toolholder size	mm	∅40; ∅45	∅45; ∅55	∅55; ∅65	∅65
toolholder type		BMT
toolshank coupling		DIN1809
Max power（S3-40%-10min）	kw	2.2	3.7	5.5	7.5
Motor （FANUC)(No available）		α1.5/10000i	α2/10000i	α3/10000i	α6/10000i
Motor and tool transmission ratio		1；1	1；1	1；1	1；1
Weight(Not including motor)	kg	103	120	185	245
