Detalles de producto

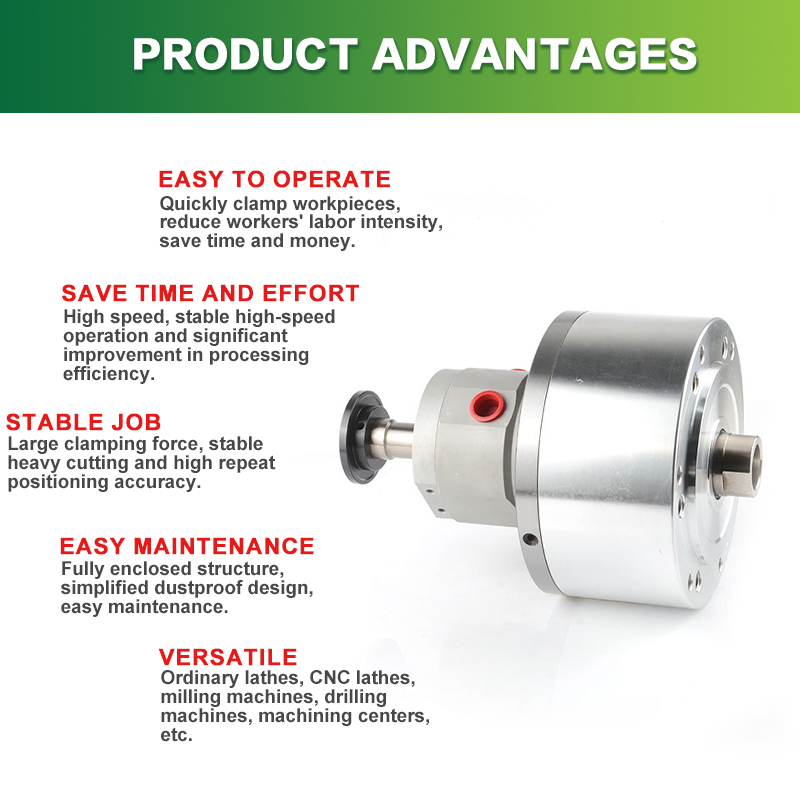

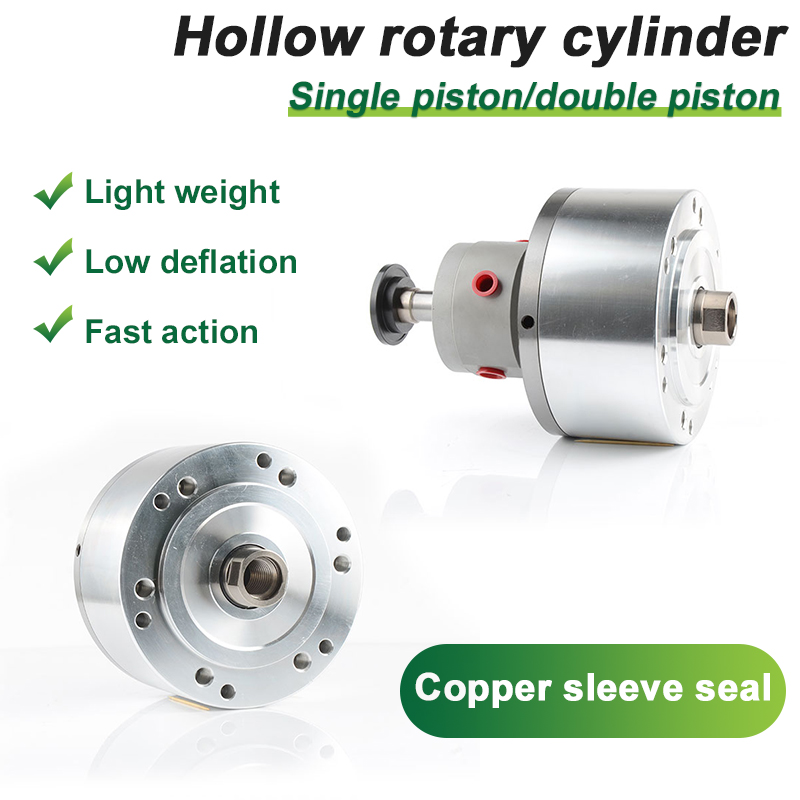

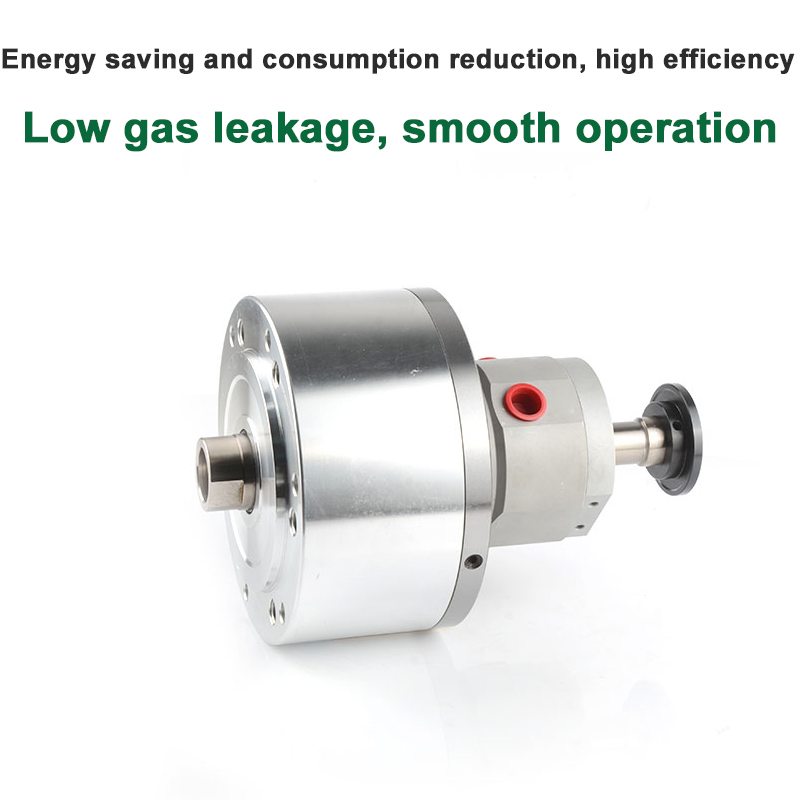

Cilindro hidráulico rotativo de control de carrera, de recorrido corto y alta velocidad. 1. El interruptor de alimentación inductiva permite ajustar fácilmente la carrera y confirmar el correcto funcionamiento de la presión de aceite. 2. Se puede fijar por la parte trasera durante la instalación. 3. La tubería del orificio de drenaje debe conectarse por separado.

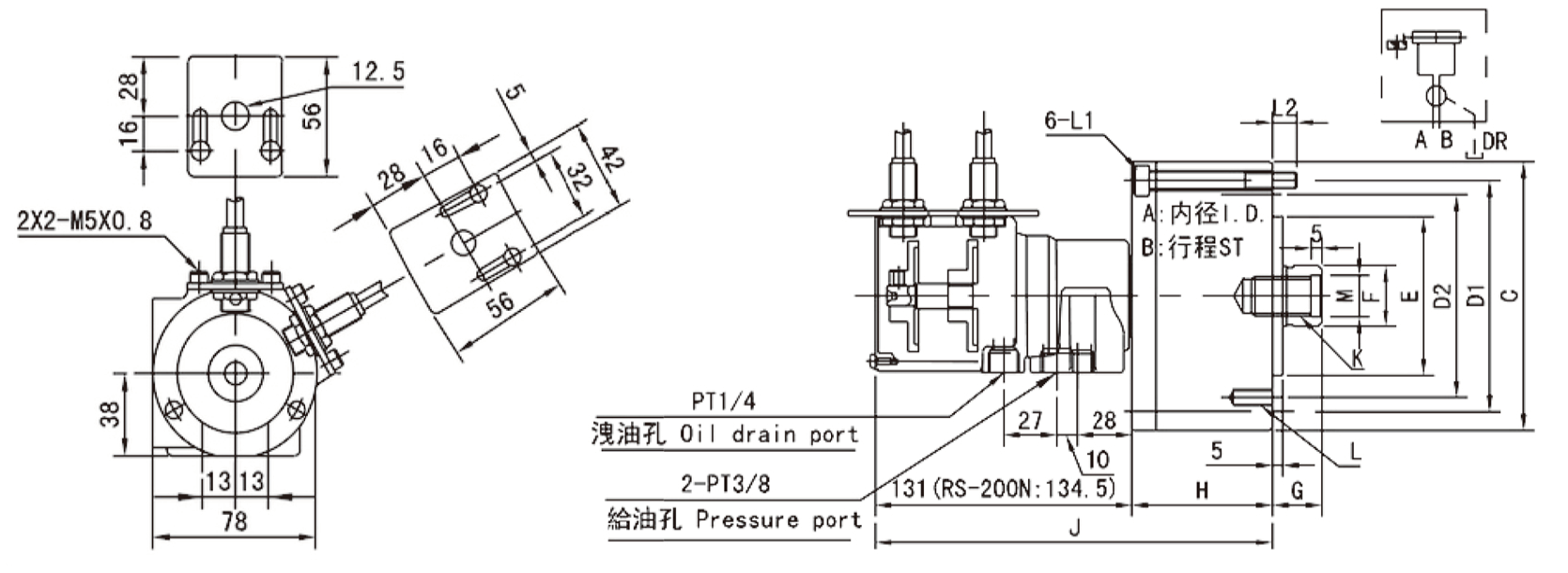

Tamaño del producto
Parametros del producto
| Model | Piston area (cm²) | Stroke (mm) | Hightest turnover number min-1(rpm) | Maximum working pressure MPa(kgf/cm²） | GD²（kg.m²） | Weight(kg) | |
| Press side | Pull side | ||||||
| SH-75N | 43 | 37.1 | 15 | 6000 | 4.0(40) | 0.01 | 3.3 |
| SH-100N | 77.4 | 71.5 | 20 | 0.04 | 4.8 | ||
| SH-125N | 121.6 | 113.1 | 25 | 5500 | 0.05 | 7.3 | |
| SH-150N | 175.8 | 160.8 | 30 | 0.16 | 10.6 | ||
| SH-200N | 313 | 290.4 | 35 | 0.29 | 15.9 | ||
| Model/Spec. | A | B | C | D1 | D2 | E(h7) | F | G | H | J | K | L | L1 | L2 | M(H8) | |
| MAX | MIN | |||||||||||||||
| SH-75N | 75 | 15 | 107 | 90 | 65 | 30 | 45 | 30 | 57 | 188 | M20x2.5 | 6-M8x16 | M8-60 | 12 | 21 | |
| SH-100N | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 203 | M20x2.5 | 6-M10x20 | M8-75 | 12 | 21 |
| SH-125N | 125 | 25 | 160 | 140 | 130 | 11 | 35 | 50 | 25 | 82 | 213 | M24x3 | 6-M12x20 | M8-85 | 12 | 25 |
| SH-150N | 150 | 30 | 190 | 170 | 130 | 11 | 45 | 55 | 25 | 95 | 226 | M30x3.5 | 12-M12x24 | M10-100 | 16 | 31 |
| SH-200N | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 15 | 249.5 | M36x4 | 12-M16x30 | M10-125 | 21 | 37 |
-
