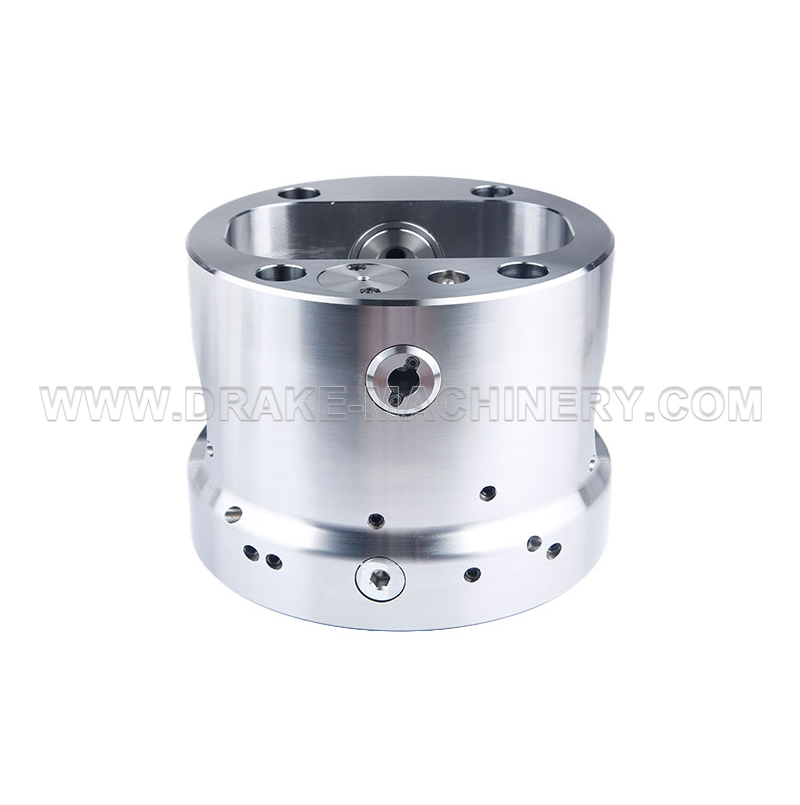

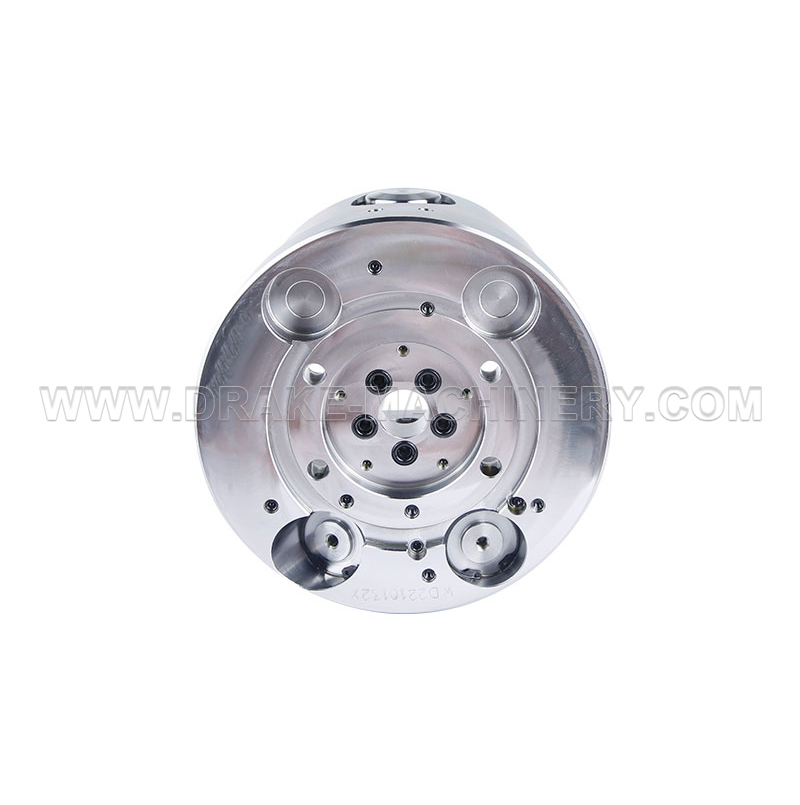

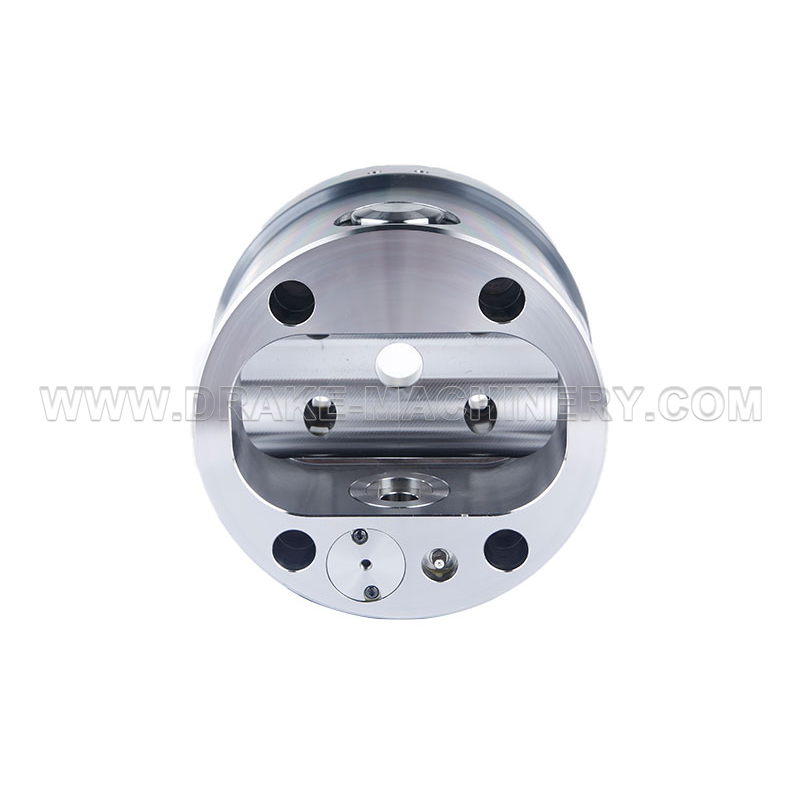

SGA Mandril de indexación hidráulico totalmente automático

Agregar.: Yaoguan, WuJin District, Changzhou, Jiangsu, China 213000
Persona de contacto: Joanna Zhou
Móvil/Whatsapp/Wechat: <a href="https://api.whatsapp.com/send?phone=613815018181Joanna zhou 8618861119906Jane zhang" target="_blank"> 8613815018181Joanna zhou 8618861119906Jane zhang

Pregunte ahora Próximo

Detalles de producto

El mecanizado multicara se puede realizar con una sola sujeción. 2. El husillo mecánico también puede cambiar automáticamente el ángulo durante la rotación. 3. Se puede dividir en 3x120, 4x90, 6x60, 8x45 y otros ángulos iguales convencionales. 4. Incluye una señal de detección de posición para garantizar la seguridad cuando el índice no está en su lugar.

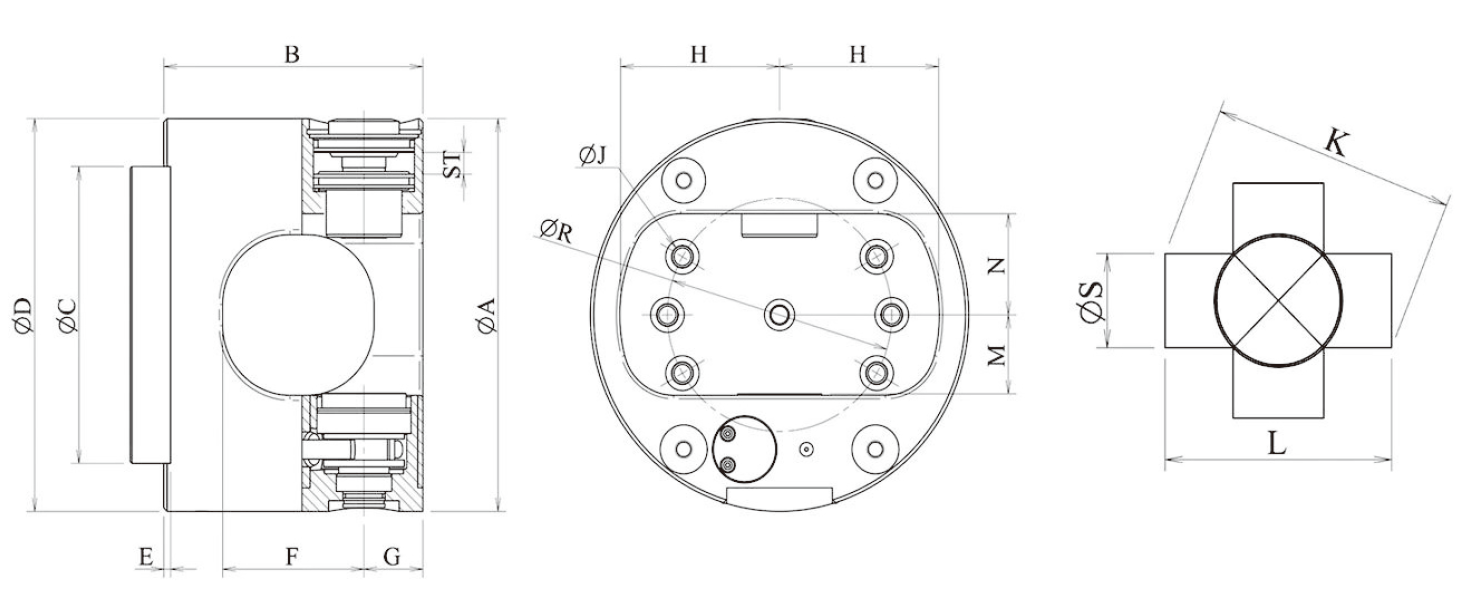

Tamaño del producto

Parametros del producto

Model	Max.Clamping force kN(kgf)	Spindle hole (mm)	r.p.m (mm)	Weight kg	Matching cylinder	Max.pressure Mpa(kgf/cm²)	S(mm)	L(mm)	K(mm)
SGA-168	813	>52	2800	16	JR250	4.0(40)	40	120	140
SGA-185	813	>52	3000	19	JR250	4.0(40)	45	140	145
SGA-225	1270	>52	2500	26	JR250	4.0(40)	65	160	165
SGA-280	2550	>60	2200	55	JR500	4.0(41)	80	220	250
SGA-315	2550	>60	1800	71	JR500	4.0(42)	110	250	260
SGA-350	2550	>60	1600	91	JR500	4.0(43)	135	280	270
SGA-400	2550	>60	1400	145	JR500	4.0(44)	170	320	2180

Model	A	B	C(H6)	D	E	F	G	H	J	M	N	ST	R
SGA-168	168	140	140	178	5	72	30	68	M10	34	38	9.5	104.8
SGA-185	185	143	140	198	5	75	30	77	M10	32	42	10.5	104.8
SGA-225	225	154	170	225	5	84	35	95	M12	46	58	11.5	133.4
SGA-280	280	213	220	280	5	126	48	125	M16	57	67	16.8	171.4
SGA-315	315	232	220	315	5	136	50	136	M16	76	85	19.4	171.4
SGA-350	350	240	300	350	6	136	50	145	M20	84	102	19.4	235
SGA-400	400	259	300	400	6	140	60	165	M20	100	114	30	235
