Detalles de producto

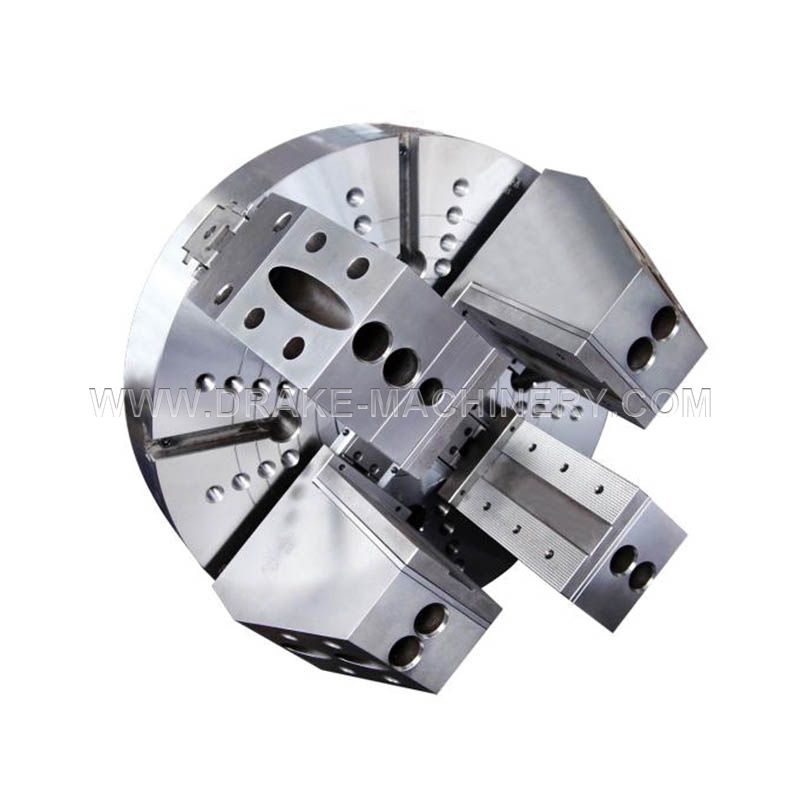

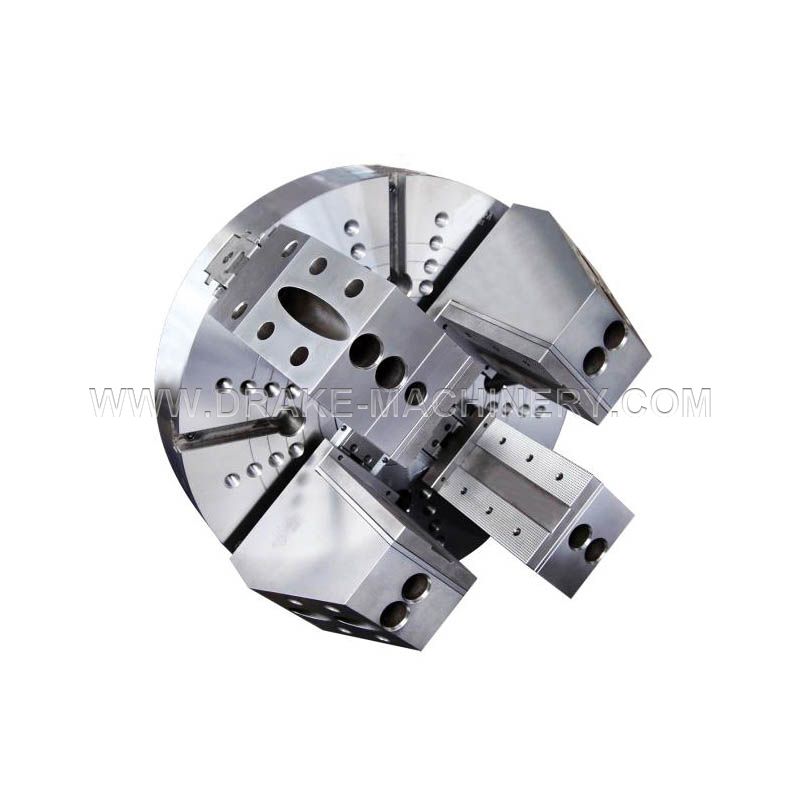

Los mandriles rompedores de la serie K4L son adecuados para su uso en tornos para procesar cilindros rompedores. Podemos diseñar especialmente mordazas especiales de acuerdo con las piezas de trabajo procesadas por los usuarios, lo que puede realizar un conjunto de mordazas para procesar varios tamaños diferentes de piezas de trabajo. Si es necesario, podemos instalar cilindros de aceite, estaciones hidráulicas, etc., y podemos proporcionar varias formas de bridas según los requisitos.

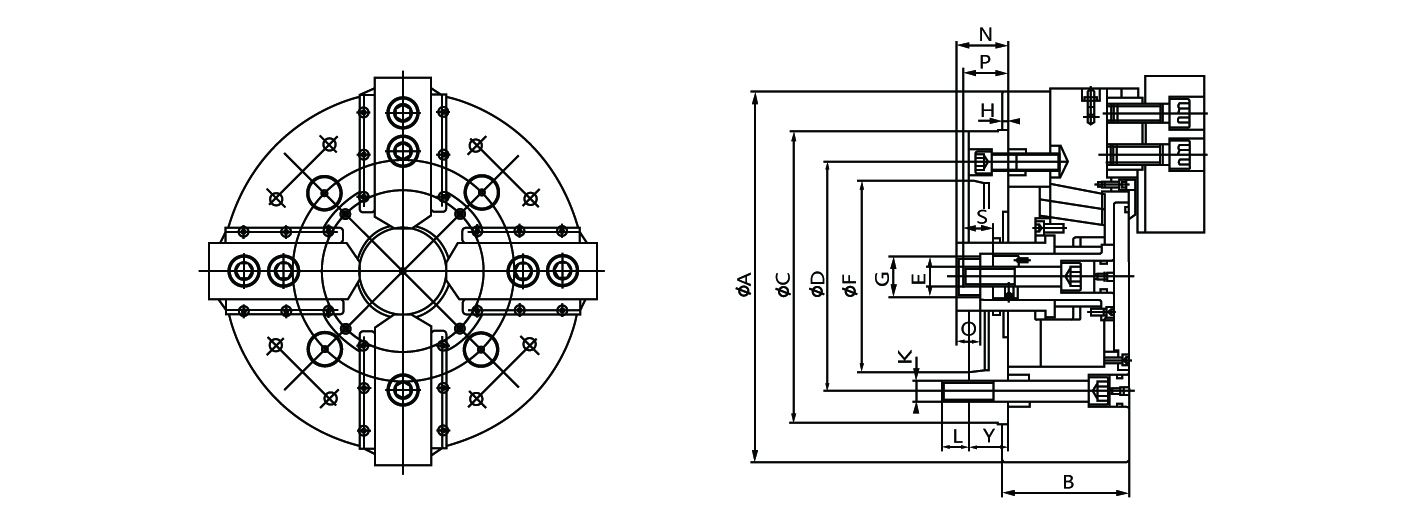

Tamaño del producto
Parametros del producto
| Parámetros de rendimiento | |||||||||||||||
| Especificación del modelo | Carrera de la manga de cuña (mm) | Carrera de mandíbula (mm) | Fuerza máxima de vaivén (KN) | fuerza de sujeción máxima (KN) | velocidad máxima (rpm) | Equipado con cilindro de aceite. | |||||||||
| K4L | 500 | 33 | 17.6 | 81 | 245 | 900 | SH200 | ||||||||
| 630 | 38 | 20.3 | 81 | 245 | 700 | SH200 | |||||||||
| 800 | 40 | 21.4 | 81 | 245 | 500 | SH200 | |||||||||
| 910 | 57 | 30.5 | 92 | 276 | 400 | SH250 | |||||||||
| 1000 | 57 | 30.5 | 92 | 276 | 300 | SH250 | |||||||||
| Parámetros de tamaño | |||||||||||||
| Modelo | A | B | C | D | mi | F | GRAMO | h | I | j | ZK | l | |
| K4L | 500 | 500 | 130 | 380 | 330.2 | 60 | 6 |  248 | 62 | 43 | 100 | 4-M24 | 32 |
| 630 | 630 | 132 | 380 | 330.2 | 60 | 6 | 268 | 61 | 43 | 140 | 4-M24 | 36 | |
| 800 | 800 | 152 | 520 | 463.6 | 70 | 8 | 386 | 65 | 50 | 150 | 8-M24 | 38 | |
| 910 | 910 | 180 | 520 | 463.6 | 70 | 8 | 376 | 65 | 50 | 150 | 8-M24 | 38 | |
| 1000 | 1000 | 180 | 520 | 463.6 | 70 | 8 | 376 | 65 | 50 | 150 | 8-M24 | 38 | |
| Modelo/Especificaciones | METRO | norte | oh | PAG | q | R | S | t | Ud. | peinar los dientes | ||||
| MÁXIMO | MÍNIMO | MÁXIMO | MÍNIMO | MÁXIMO | MÍNIMO | |||||||||
| K4L | 500 | 200 | 108.5 | 99.7 | 88 | 25 | 37 | 4 | 170 | 25 | 115 | M30 | 240 | 2,5*90° |
| 630 | 220 | 108.5 | 98.4 | 152 | 25 | 31 | -7 | 205 | 25 | 125 | M30 | 260 | 2,5*90° | |
| 800 | 340 | 158 | 147.3 | 129 | 32 | 45 | 5 | 204 | 30 | 215 | M36 | 380 | 3,0*60° | |
| 910 | 340 | 158.5 | 143.2 | 136.5 | 32 | 45 | -12 | 252 | 30 | 270 | M36 | 380 | 3,0*60° | |
| 1000 | 340 | 158.5 | 143.2 | 161.5 | 32 | 45 | -12 | 252 | 30 | 305 | M36 | 380 | 3,0*60° | |
-
