V Mandril universal sólido impermeable para tornos verticales y horizontales

Agregar.: Yaoguan, WuJin District, Changzhou, Jiangsu, China 213000
Persona de contacto: Joanna Zhou
Móvil/Whatsapp/Wechat: <a href="https://api.whatsapp.com/send?phone=613815018181Joanna zhou 8618861119906Jane zhang" target="_blank"> 8613815018181Joanna zhou 8618861119906Jane zhang

Pregunte ahora Próximo

Detalles de producto

Mandril universal sólido e impermeable para tornos verticales y horizontales. Incorpora un sello en el extremo del disco que evita la entrada de limaduras de hierro y agua de corte, prolongando así su vida útil. Diseño de seis garras. La brida también está sellada para evitar la entrada de agua de corte en el husillo de la máquina herramienta y puede equiparse con varios tipos de bridas según las necesidades.

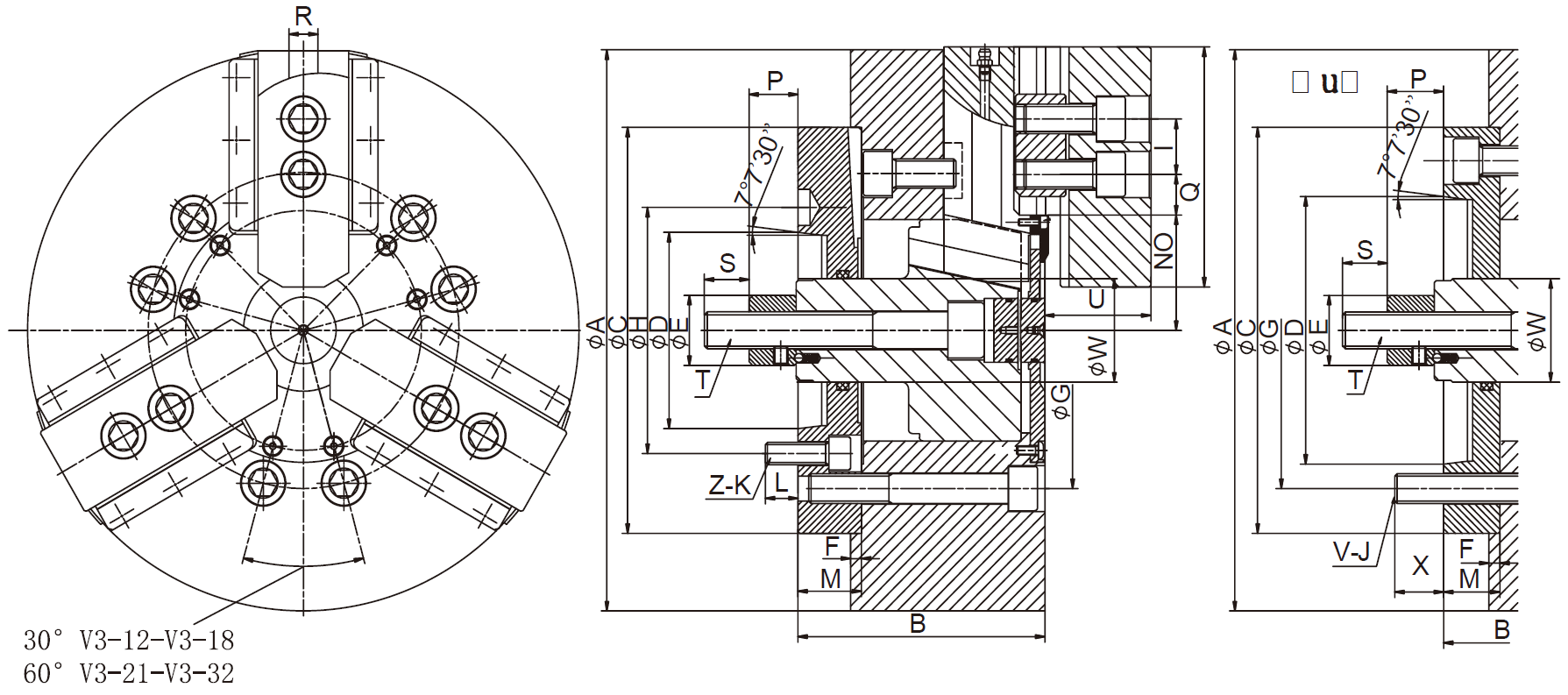

Tamaño del producto

Parametros del producto

Model/Spec.	Wedge sleeve travel（mm)	Jaw Stroke（Diameter)(mm）	Max.Pull Force（kgf）	Max.Gripping Force（kgf）	Max.Speed（r.p.m)	Matching Cylinder
V3-12/A8	26	11	50	120	3300	SH150
V3-15/A8	35	16	80	200	2800	SH150
V3-15/A11	35	16	80	200	2800	SH200
V3-18/A8	35	16	80	200	2500	SH200
V3-18/A11	35	16	80	200	2500	SH200
V3-21/A11	33	17.6	90	225	1200	SH200
V3-24/A11	38	20.3	90	225	100	SH250

Model/Spec.	A	B	C	D	E	F	G	H	I	J	Z-K	L
V3-12/A8	304	138	220	139.719	50	6	171.45	-	30	6-M16	6-M16	24
V3-15/A8	381	160	300	139.719	60	6	171.45	171.4	43	6-M20	6-M16	24
V3-15/A11	381	160	300	196.869	60	6	235	-	43	6-M20	-	32
V3-18/A8	450	160	300	139.719	60	6	171.45	171.4	43	6-M20	6-M16	24
V3-18/A11	450	160	300	196.869	60	6	235	-	43	6-M20	-	32
V3-21/A11	530	178	380	196.869	60	6	235	235	60	6-M24	6-M20	30
V3-24/A11	610	173	380	196.869	60	6	235	235	60	6-M24	6-M20	30

Model/Spec.	M	N		O		P		Q	R	S	T	U	W	X	Comb Teeth
Model/Spec.	M	MAX.	MIX.	MAX.	MIX.	MAX.	MIX.	Q	R	S	T	U	W	X	Comb Teeth
V3-12/A8	33	64	56	45.75	12.75	145	115	130	18	36	M20×2.5	54.5	50	24	1.5*60°
V3-15/A8	33	78	68.65	49.75	24.25	71	36	165	25.5	55	M30×3.5	66.5	60	24	1.5*60°
V3-15/A11	33	78	68.65	49.75	24.25	82	47	165	25.2	55	M30×3.5	66.5	60	32	1.5*60°
V3-18/A8	33	92	82.65	70.75	24.25	59	24	165	25.2	55	M30×3.5	66.5	60	24	1.5*60°
V3-18/A11	33	92	82.65	70.75	24.25	70	35	165	25.5	55	M30×3.5	66.5	60	32	3.0*60°
V3-21/A11	33	87	79	93.5	27.5	70	35	180	25	55	M30×3.5	77	60	30	3.0*60°
V3-24/A11	52	126.5	118.5	93.5	27.5	70	35	180	25	55	M30×3.5	77	60	30	3.0*60°
V3-32/A11	52	104.8	95.45	196.5	25.5	47	12	210	25	55	M30×3.5	93	60	30	3.0*60°
