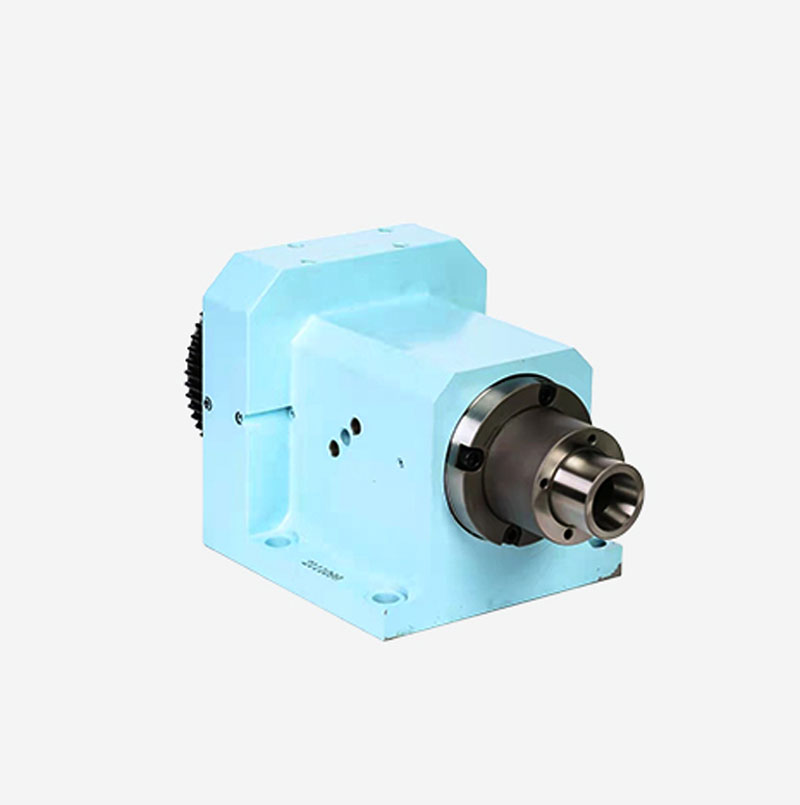

Portahusillos bidireccional JHP-72 (retraído). Portahusillos de doble cabezal.

Pregunte ahora Próximo

Detalles de producto

Características del producto:

● El clip de doble tubo sujeta la pieza de trabajo con una precisión de 0,005 mm y una precisión de repetición de ≤0,03 mm.

● La presión máxima de uso es de 20 kg/cm² y la velocidad máxima es de 2000 rpm/min.

● El clip se puede instalar según los requisitos del diseño, con un ángulo de ≤45° y 90°.

● Área del pistón: 147 cm². Movimiento del pistón hacia la izquierda, sujetando la pieza. Trayectoria del pistón: 6 mm.

● Rueda síncrona: 80-8m-25-bs.

● Bases concéntricas "0" que garantizan la concentricidad. El diseño de la cuchilla facilita la instalación rápida de la cuchilla. ● El diseño del mecanismo compuesto impermeable garantiza un rendimiento a prueba de agua.

Aplicación del producto:

● Procesamiento de dos extremos de planos especiales de hilado, ejes de núcleo y tubos de camisa de eje; ampliamente utilizado en industrias manufactureras que involucran aplicaciones de ejes, como automóviles, mecánica y eléctrica.

● Procesamiento de 90 a 160 mm con doble cabezal, mano corta y doble cara. Admite alimentación automática.

Tamaño del producto

Ninguno

Parametros del producto

Product Model	Product Parameters
	A	B	C	D	E	F	G	H	I	J	K	L	S	R	N	M (Clamping length)	Maximum through hole	Adapter cartridge clip
JHP-72（90）	155	280	250	116	27.5	182.5	17	222	280	100	320	140	178.5	13	76.5	90	72	NGT-105T
JHP-72（100）	155	280	250	116	27.5	182.5	17	222	280	100	320	140	178.5	13	66.5	100	72	NGT-105T
JHP-72（110）	155	280	250	116	27.5	182.5	17	222	280	100	320	140	178.5	13	56.5	110	72	NGT-105T
JHP-72（120）	155	280	250	116	27.5	182.5	17	222	280	100	320	140	178.5	13	46.5	120	72	NGT-105T
JHP-72（130）	155	280	250	116	27.5	182.5	17	222	280	100	320	140	178.5	13	36.5	130	72	NGT-105T
JHP-72（140）	155	280	250	116	27.5	182.5	17	222	280	100	320	140	178.5	13	26.5	140	72	NGT-105T
JHP-72（150）	155	280	250	116	27.5	182.5	17	222	280	100	320	140	178.5	13	16.5	150	72	NGT-105T
JHP-72（160）	155	280	250	116	27.5	182.5	17	222	280	100	320	140	178.5	13	6.5	160	72	NGT-105T
